    产品名称：SWP-LCD-智能化64路巡检仪
    编　　号：Pro200851684048
    型　　号：
    标准价格：元/
    更新时间：2013.09.23
    出品单位：
    SWP-LCD-SSR-M智能化64路巡检仪是一种智能化多功能二次仪表，适合于对多输入回路进行巡回检测，报警控制及数据远传。
    一、仪表特点
    　　1、设计上吸纳了当今电脑的结构思路，硬件上采用内带快闪存储器的新型微处理器，软件上引入中文WINDOWS的框架思路。
    　　2、在人机操作与观察界面上都对传统的仪表做了挑战性的改革，以中文菜单引导组态操作，以集中或分页画面显示各通道的测量及报警结果，简洁直观地给人以"智能"的感受。
    　　3、可接受多达64路同类型或不同类型被测输入信号，根据用户设定要求完成从信号采集，数据显示，报警状态及数据传送的全过程。
    二、仪表主要技术参数
    输入信号
    模 拟 量
    热 电 偶：标准热电偶--K、E、B、S、J、T、We等
    热 电 阻：标准热电阻--Pt100、Pt100.1、Cu50、Cu100　远传压力电阻等
    电 流：0～10mA、4～20mA
    电 压：0～5V、 1～5V
    输出信号
    开关量输出
    继电器输出--带回差，触点：AC 220V/3A DC 24V/6A（阻性负载）
    可控硅控制输出--SCR（可控硅过零触发脉冲）输出，400V/0.5A
    固态继电器输出--SSR（固态继电器控制信号）输出，6～9V/0.05A（电压不可调）
    通讯输出
    接口方式 --标准串行双向通讯接口 RS-485 RS-232 RS-422等
    波特率 --300 pbs～28.8 kbps 仪表内部自由设定
    特性
    测量精度
    测量显示精度：±0.2%FS±1字 或 0.5%FS±1字
    频率转换精度
    ±1脉冲（LMS） 一般优于0.2％
    测量范围
    -1999 ------ 99999字
    分 辨 率
    ±1字
    显示方式
    背光式大屏幕液晶（LCD）图形显示板
    显示内容可由汉字，西文，数字等组成。
    通过面板按键可完成画面翻页，LCD画面对比度/亮度调整等
    控制/报警
    报警画面指示，蜂鸣器提示，可选择继电器带回差ON/OFF输出
    参数设定
    中文菜单提示，面板按键设定或上位机通过通讯口设定，设定参数密码锁定
    保护方式
    设定参数永久保存，数据断电保存，内置 WATCHING DOG 电路
    打印控制
    直接配接各型串行打印机（如LQ-300K，TPuP系列微打等），打印接口为RS-232
    打印精度
    同仪表精度
    使用环境
    环境温度
    0～45℃
    相对湿度
    ≤85RH 　　　　　避免强腐蚀气体
    供电电压
    AC90～260V--开关电源
    功 耗
    ≤15W
    三、仪表外形及接线图
    型号
    SWP-LCD-SSR-M 64路系列
    仪表外形

    仪表尺寸:144×144×220mm 开孔尺寸:137×137mm 重 量:1000g

    接

    线

    图

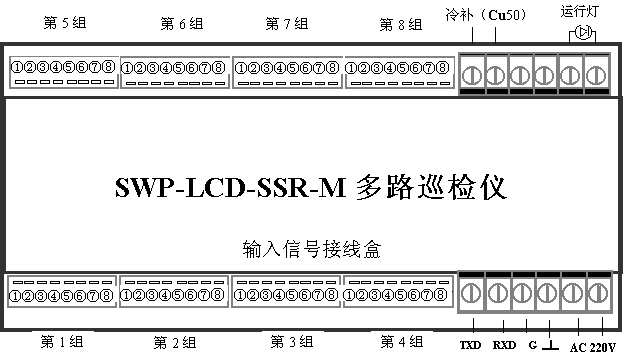

    四、仪表输入箱接线图
    ★　第１组中①②③④对应的输入回路号为第1路；⑤⑥⑦⑧对应的输入回路号为第2路；
    　　第２组中①②③④对应的输入回路号为第3路；以此类推，最后为第16路。
    ★　输入信号接线图

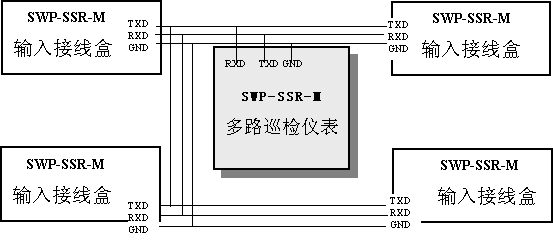

    ★　仪表与输入盒的连接

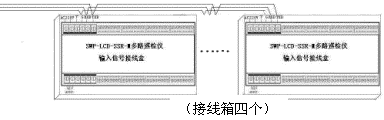

    ★　每一接线盒最多可接32路输出信号，每台仪表主机最多可接4个接线盒--128路输出。
    五、SWP-LCD-SSR-M 64路巡检仪型谱表
    型 号
    代 码
    说 明
    SWP-LCD-SSR
    		 　□　□ □□-　□　□ - □□ - □ □ 大屏幕带背光液晶显示仪表
    仪表功能
    M
    		 多通道巡回检测仪表
    外形尺寸
    8
    		 144×144×220mm
    输入通道数
    □□
    		 参见"输入通道数"
    通讯方式
    □
    		 0:无通讯；2:RS-232；8:RS-485
    输出方式
    □
    		 参见"输出方式"
    输入类型
    □□
    		 参见"输入类型"
    报警点数
    □
    		 0-128
    供电方式
    T
    		 220V供电
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    		 -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    		 -50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    		 -50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    		 -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    		 -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    		 -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    		 -1999～99999 d
    23
    可切换输入
    详见下表　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    		 -1999～99999 d
    　
    　　　
    　　　
    ★ 全切换输入分度号表
    仪表编程代码
    输入类型
    仪表编程代码
    输入类型
    仪表编程代码
    输入类型
    仪表编程代码
    输入类型
    仪表编程代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    18
    1～ 5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    19
    0～5 V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    16
    4～20mA开方
    　　
    　　
    04
    E
    08
    Pt100
    13
    0～10 mA
    17
    0～10mA开方
    　　
    　　
    ★　输入通道数
    选型代码
    16
    32
    48
    64
    控制作用
    16路输入
    32路输入
    48路输入
    64路输入
    ★ 输出方式
    选型代码
    0
    1
    2
    3
    4
    报警方式
    		 无继电器输出 统一报警输出 分别上、下限报警输出 上限或下限报警输出 特殊规格（请注明）
    　　注：特殊规格：　SSR――固态继电器输出　　　　SCR――可控硅过零触发脉冲输出
    ★ 型号举例：
    SWP-LCD-SSR-M816-22-09-16-T
    　　16路输入通道，通讯方式为RS－232，输出方式为分别上、下限报警输出，输入类型为PT100.1，报警输出点数为16，供电方式为开关电源。
