    产品名称：SWP-LED双回路数字/光柱显示控制仪
    编　　号：Pro2008515154758
    型　　号：
    标准价格：元/
    更新时间：2013.09.22
    出品单位：
    SWP-LED系列数字显示双回路控制仪/光柱显示控制仪采用微处理器进行控制运算。
    　　SWP-LED系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
    一、 主要特点
    　　1、 SWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
    　　2、 可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合。
    二、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
    型号
    SWP-D823系列

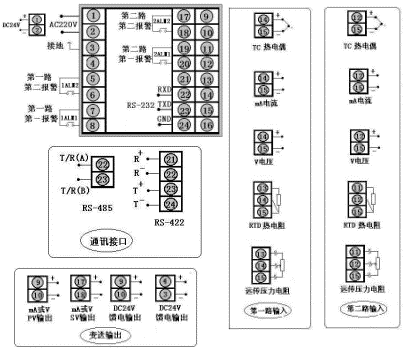

    接 线 图
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g
    型号
    SWP-T823系列（横式）
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    型号
    SWP-S823系列
    仪表外形


    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-T823系列（竖式）
    仪表外形


    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号
    SWP-D923系列

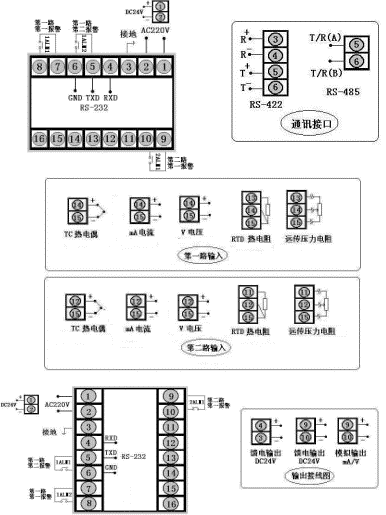

    接 线 图
    仪表外形


    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g
    型号
    SWP-D423系列

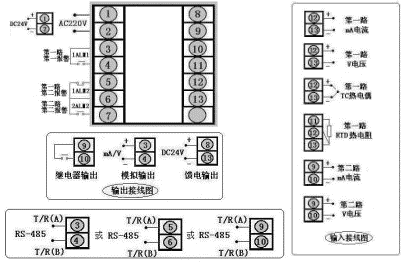

    接 线 图
    仪表外形


    仪表尺寸:48×96×140mm
    开孔尺寸:45×92mm
    重 量:240g
    型号
    SWP-S423系列
    仪表外形


    仪表尺寸:48×96×140mm
    开孔尺寸:45×92mm
    重 量:240g



    型号
    SWP-D723系列

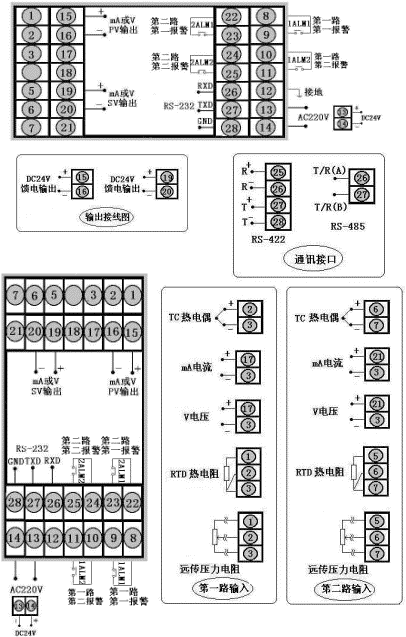

    接 线 图
    型号


    仪表尺寸:72×72×110mm
    开孔尺寸:68×68mm
    重 量:240g
    三、 SWP-LED系列双回路数字显示控制仪型谱表
    型 号
    代 码
    说 明
    SWP -
    　□　□ □□- □　□　□-□□/□□　□-　□/　□　□ -　□- □
    		 　　
    外形特征
    D
    S

    横式显示仪表
    竖式显示仪表
    外形尺寸
    4
    7
    8
    9

    96×48mm（横） 48×96mm（竖）
    72×72mm
    160×80mm（横） 80×160mm（竖）
    96×96mm
    控制作用
    21
    23

    测量显示
    三位式控制
    通讯方式
    □

    参见"通讯方式"
    第一路输出方式
    □

    参见"输出方式"
    第二路输出方式
    □

    参见"变送输出方式"
    第一路输入类型
    □□

    参见"输入类型"
    第二路输入类型
    □□

    参见"输入类型"
    第一路第一报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    第一路第二报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    第二路第一报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    第二路第二报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    馈电输出
    P
    2P

    DC24V馈电输出
    2路DC24V馈电输出
    供电方式
    W
    T
    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    四、 SWP-LED系列光柱测量显示控制仪型谱表
    型 号
    代 码
    说 明
    SWP -
    T □　□□-　□　 □　□-□□/□□　□-　□/ □ □- □-　□ 　□
    外形尺寸
    8
    160×80mm（横） 80×160mm（竖）
    控制作用
    21
    23

    测量显示
    三位式控制
    通讯方式
    □
    参见"通讯方式"
    第一路输出方式
    □
    参见"变送输出方式"
    第二路输出方式
    □
    参见"变送输出方式"
    第一路输入类型
    □□
    参见"输入类型"
    第二路输入类型
    □□
    参见"输入类型"
    第一路第一报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    第一路第二报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    第二路第一报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    第二路第二报警方式
    N
    H
    L

    无报警（可省略）
    位式上限控制/报警
    位式下限控制/报警
    馈电输出
    P
    2P

    DC24V馈电输出
    2路DC24V馈电输出
    供电方式
    W
    T


    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    X

    横式显示仪表
    竖式显示仪表
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    -50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    -50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    -1999～99999 d
    23
    可切换输入
    详见下表　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    -1999～99999 d
    24
    频率输入　
    0～5kHz　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    		 18 1～ 5V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    		 19 0～5V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    16
    4～20 mA开方
    　
    　　
    04
    E
    08
    Pt100
    13
    0～10 mA
    17
    0～10mA开方
    　
    　
    ★ 变送输出方式
    选型代码
    0
    2
    3
    4
    5
    8
    输出方式
    无输出
    4～20mA
    0～10mA
    1～5V
    0～5V
    特殊规格
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
    ★ 注：D423只能做两个报警，即每路各一个报警。
    ★ 型号举例：
    SWP-D823-212－10/09-HL/HL-P-W
    　　测量显示，通讯方式为RS232，第一路输出方式为继电器输出，第二路输出方式为4～20mA，第一路输入类型为CU50，第二路输入类型为Pt100.1，第一路第一报警为上限报警，第一路第二报警为下限报警，第二路第一报警为上限报警，第二路第二报警为下限报警，DC24馈电输出，供电方式DC24V。
