    产品名称：SWP-LCD-NLQ热量积算无纸记录仪
    编　　号：Pro200851411117
    型　　号：
    标准价格：元/
    更新时间：2013.09.21
    出品单位：

    SWP-LCD-NLQ热量积算无纸记录仪集流量/ 热量积算与记录于一体，是一种智能化的多功能二次仪表，适合对热水的热量进行过程监测，总量累积。
    　　一、仪表特点：
    　　1、丰富的热量积算软件。
    　　2、强化管理的防盗及防掉电记录功能。
    3、可接3路被测信号，满足温度补偿、压力定值补偿、温压全补偿的积算要求。

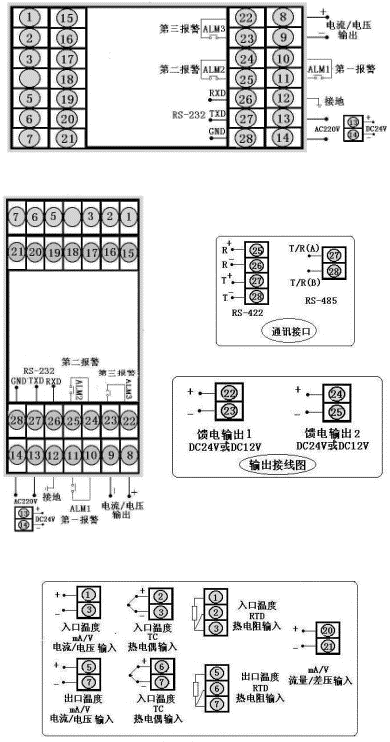

    二、仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
    型号
    SWP-LCD-NLQ系列
    接 线 图
    仪表
    外形
    　
    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g
    　
    仪表
    外形
    　
    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g
    三、SWP-LCD-LQ仪表型谱表
    型 号
    代 　　　　码
    说 　　　明
    SWP -LCD-N
    □□□□ □□-□ □- □ □ □- □ □　□-□□-□- □
    新一代大屏幕带背光液晶显示仪表
    仪表功能
    LQ












    不记录
    LQR













    记录　
    外形尺寸
    8












    160×80mm（横）80×160mm（竖）
    补偿信号
    12











    单路热量表
    通讯方式
    □










    参见"通讯方式"
    变送输出
    □









    参见"输出方式"
    流量输入类型
    □








    参见"输入类型"
    入口输入类型
    □
    ,







    参见"输入类型"
    出口输入类型
    □






    参见"输入类型"
    第一报警方式
    □





    参见"报警方式"
    第二报警方式
    □




    参见"报警方式"
    第三报警方式
    □



    参见"报警方式"
    馈电输出
    P
    2P


    DC24V馈电输出
    2路DC24V馈电输出
    供电方式
    W
    　

    DC24V供电
    AC220V供电
    外形特征
    S
    　
    竖式显示仪表
    横式显示仪表
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    A
    4 ～ 20 mA
    -1999～99999 d
    S
    S
    0 ～1600 ℃
    B
    0 ～ 10 mA
    -1999～99999 d
    T
    T
    -200～400 ℃
    C
    1 ～ 5 V
    -1999～99999 d
    U
    J
    0 ～1200 ℃
    D
    0 ～ 5 V
    -1999～99999 d
    V
    CU50
    -50.0～150.0 ℃
    M
    0 ～ 20 mA
    -1999～99999 d
    W
    PT100.1
    -99.9～199.9℃
    H
    4～20 mA开方
    -1999～99999 d
    G
    PT100
    -200～650 ℃
    I
    0～10mA开方
    -1999～9, 9999 d
    O
    脉冲－集电极开路
    0～5KHz
    J
    1～ 5 V开方
    -1999～99999 d
    E
    E
    0～1000 ℃
    Q
    0 ～ 20 mA开方
    -1999～99999 d
    K
    K
    0～1300 ℃
    F
    脉 冲
    0～5KHz
    R
    用 户 特 定
    -1999～99999 d
    L
    B
    400～1800 ℃
    N
    无补偿输入

    ★ 报警方式
    选型代码
    N
    H
    L
    报警方式
    无位式控制或报警（可省略）
    位式上限控制或上限报警
    位式下限控制或下限报警
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 输出方式
    选型代码
    0
    2
    3
    4
    5
    输出方式
    无输出
    4～20mA
    0～10mA
    1～5V
    0～5V

    ★ 型号举例：
    ①SWP-LCD-NLQ812-21-AAA-HL-P-W-S　
    　　不记录，单路热量表，通讯方式为RS-232，输出方式为继电器输出，差压输入类型为4～20 mA，入口输入类型4～20 mA，出口输入类型4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电,竖表。
    ②SWP-LCD-NLQR812-81-ABC-LH-P　
    　　带记录，单路热量表，通讯方式为RS-485，输出方式为继电器输出，流量输入类型为4～20 mA，入口输入类型0～10 mA，出口输入类型1～5V，第一报警为下限报警，第二报警为上限报警，AC220V供电，横表。
