    产品名称：铁路信号电缆
    编　　号：Pro200724163541
    型　　号：
    标准价格：元/
    更新时间：2013.09.21
    出品单位：

    本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
    控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强
    电干扰的地区敷设。

    1 使用特性
    1.1 电缆的使用环境温度为-40℃~+60℃。
    1.2 电缆导体长期工作温度应不超过+70℃。
    1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
    1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
    1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
    2 型号、名称及规格
    型号 名称 敷设范围 规格(芯)
    PTYV 聚乙烯绝缘聚氯乙烯护套铁路信号电缆 敷设在土壤、槽、管中，能承受一般的机械外力。 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
    PTYY 聚乙烯绝缘聚乙烯护套铁路信号电缆
    PTY22 聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆 敷设在土壤、槽、管中，能承受较大的机械外力
    PTY23 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆
    PTYA22 聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
    PTYA23 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
    PTYL22 聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆
    PTYL23 聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆

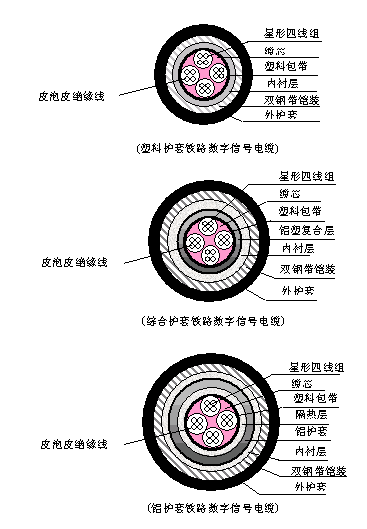

    3、产品截面结构示意图
