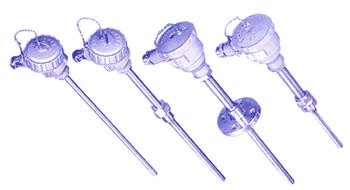

| 防爆热电偶 |
 |
 |
 |
概述 |
|
工业用隔爆热电偶、热电阻作为温度测量和控制的传感器与显示仪表配套，以直接测量和控制生产过程中的气体、液体和蒸汽的温度。
我厂生产的化工专用隔爆热电偶、热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造，热电特性符合国际IEC标准，并经国家仪器仪表防爆安全监督站测试合格.
隔爆热电偶 ，热电阻的结构、原理与装配方式基本相同，主要区别是隔爆产品接线盒（外壳）在设计上采用高强度铝合金压铸而成，并具有足够的内部空间，壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散--传爆。只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。 |
|
特点 |
| 多种防爆形式，防爆性能好； |
| 压簧式感温元件，抗振性能好； |
| 测温范围大； |
| 机械强度高，耐压性能好； |
|
工作原理 |
| 防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。 |
|
主要技术参数 |
| 产品执行标准 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 GB3836 |
|
常温绝缘电阻 |
| 热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m |
|
测量范围及允差 |
| 型 号 | 分度号 | 允 差 等 级 | |||
| I | II | ||||
| 允差值 | 测温范围°C | 允差值 |
测温范围°C | ||
| WRN | K | ±1.5°C | -40～+375 | ±2.5 °C | -40～+333 |
| ±0.004ltl | 375～1000 | ±0.0075 ltl |
333~1200 | ||
| WRM | N | ±1.5°C | -40～+375 | ±2.5°C | -40～+333 |
| ±0.004 ltl | 375～1000 | ±0.0075 ltl | 333～1200 | ||
| WRE | E | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～800 | ±0.004 ltl | 333～900 | ||
| WRF | J | ±1.5°C | -40～+375 | ±1.5°C | -40～+333 |
| ±0.004 ltl | 375～750 | ±0.004 ltl | 333～750 | ||
| WRC | T | ±1.5°C | -40～+125 | ±1°C | -40～+133 |
| ±0.004 ltl | 125～350 | ±0.0075 ltl | 133～350 | ||
