    产品名称：SWP-VFD荧光显示记录仪
    编　　号：Pro20072316810
    型　　号：
    标准价格：元/
    更新时间：2013.09.21
    出品单位：
    SWP-VFD系列 PID控制仪是一种智能化多功能二次仪表，可按预先设置的程序，分段对被控参量自动进行监测，控制，记录与远传。适用
    于进行高精度多段曲线程序升/降温控制的系统（如啤酒发酵、窑炉升温等）。可根据生产过程的要求，按照一定的曲线进行控制，最多
    可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
    一．仪表特点
    　　1、可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。

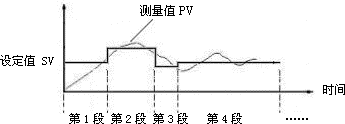

    　　2、最多可分六十四段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
    　　3、可实现自动/手动无扰动切换。手动切换至自动时,采用逼近法积算,并带切换限幅功能,以实现手动/自动的平滑切换。
    　　4、具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

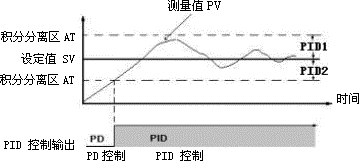

    　　5、采用双区PID控制，抑制超调，提高控制精度。
    二、 特殊技术参数
    控制输出方式
    PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
    设定/显示精度
    +0.5% FS+1位数max。设定值与显示值匹配，无相对误差
    比例范围
    0.0%-100.0%（单位：0.1%）
    积分（复位）时间
    0-9,999s（单位：1s）
    微分（比率）时间
    0-9,999s（单位：1s）
    控制周期
    1-250s（单位：1s）
    采样周期
    0.5s

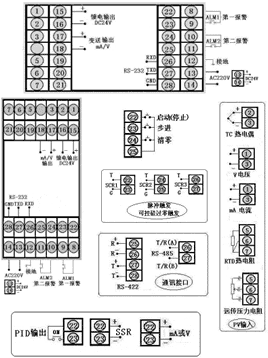

    三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
    型号
    SWP-VFD系列（横式）
    接 线 图
    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    四、SWP-VFD系列 PID控制仪型谱表
    型 号
    代 码
    说 明
    SWP -VFD-N
    		 　□ □ □□-　□　□　□-　□□-　□　□-　□- □- □
    新一代大屏幕带背光液晶显示仪表
    仪表功能
    P
    32段PID可编程序控制仪
    外形尺寸
    8
    160×80mm（横），80×160mm（竖）
    控制作用
    05
    PID调节功能
    通讯方式
    □
    参见"通讯方式"
    控制输出
    □
    参见"控制输出方式"
    变送输出
    □
    参见"变送输出方式"
    输入类型
    □□
    参见"输入类型"
    第一报警方式
    □
    参见"报警输出方式"
    第二报警方式
    □
    参见"报警输出方式"
    馈电输出
    P
    DC24V馈电输出
    供电方式
    W
    T
    　
    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S
    竖式显示仪表
    横式显示仪表
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    -50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    -50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    -1999～99999 d
    23
    全可切换输入
    详见下表　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    -1999～99999 d
    24
    频率输入　
    0～10KHz　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    21
    1～5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    22
    0～5 V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    19
    4～20 mA开方
    　
    　
    04
    E
    08
    Pt100
    13
    0～10 mA
    20
    0～10mA开方
    　
    　
    ★ 报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    输出方式
    无报警（可省略）
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    ★ 变送输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    		 6 7 8 9
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    		 SCR输出 SSR输出 特殊规格 SOT输出
    SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
    ★ 型号举例：
    ①SWP-VFD-P805-21-09-HL-P-W-S
    通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V
    供电，竖表。
    ②SWP-VFD-P805-81-08-LH-P-T
    　　通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，
    AC90～265V供电（开关电源），横表。
