    产品名称：SWP-LCD-R无纸记录仪
    编　　号：Pro2007231626
    型　　号：
    标准价格：元/
    更新时间：2013.09.21
    出品单位：
    SWP-LCD-R无纸记录仪表是一种智能化的多功能二次仪表，适合于对各种过程参量进行监测，控制，记录与远传。
    一、仪表特点
    　　1、人机操作与观察界面上都对传统的二次仪表做了挑战性的改革，以中文菜单引导组态操作，以丰富的图文数据显示测量结果，以明确的中文信息标识画面内容的工程涵义，简洁直观地给人以"智能"的感受。
    　　2、可接3路被测信号，根据用户设定要求完成从信号采集，控制，记录到传送的全过程。

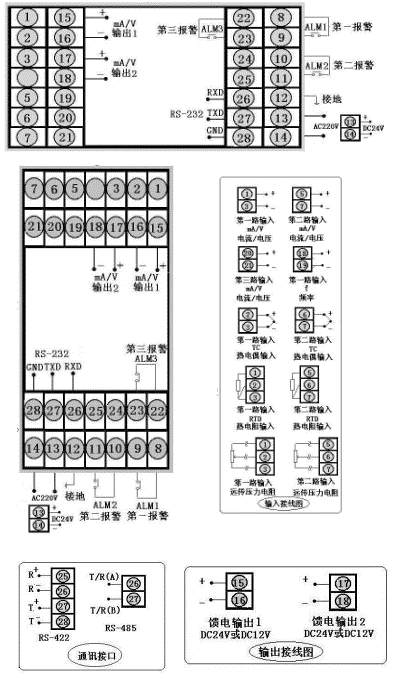

    二、仪表外形及接线图(以下为基本配线，特殊订货参考随机接线图)
    型号
    SWP-LCD-R系列
    接 线 图
    仪表外形
    　
    仪表尺寸:160×80×140mm
    开孔尺寸:152×76
    重 量:400g
    　 　
    　
    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g
    三、SWP-LCD-R无纸记录仪型谱表
    型 号
    代 码
    说 明
    SWP -LCD-
    □ □ □ □□-□- □-□ □□□□□□ -□　□ □ - □-□-□
    大屏幕带背光液晶显示仪表
    仪表功能
    R
    无纸记录仪表
    外形尺寸
    8
    160×80mm（横）80×160mm（竖）
    输入通道
    1
    2
    3
    单路
    双路
    三路（第三路只能电压/电流切换）
    控制作用
    01
    03
    测量记录
    三位式控制
    通讯方式
    □
    参见"通讯方式"
    第一变送输出
    □
    参见"变送输出方式"
    第二变送输出
    □
    参见"变送输出方式"
    第一路输入类型
    □□
    参见"输入类型"
    第二路输入类型
    □□
    参见"输入类型"
    第三路输入类型
    □□
    参见"输入类型"
    第一报警方式
    □
    参见"报警输出方式"
    第二报警方式
    □
    参见"报警输出方式"
    第三报警方式
    □
    参见"报警输出方式"
    馈电输出
    P
    DC24V馈电输出
    供电方式
    W
    T
    　
    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S
    　
    竖式显示仪表
    横式显示仪表
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800℃
    09
    Pt100.1
    -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    -50.0～150.0℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    -50.0～150.0℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400℃
    13
    0～10 mA
    -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    -1999～99999 d
    23
    可切换输入
    详见下表　
    08
    Pt100
    -200～650℃
    16
    0～20 mA
    -1999～99999 d
    24
    频率输入　
    0～10KHz　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    21
    1～5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    22
    0～5 V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    19
    4～20 mA开方
    　
    　
    04
    E
    08
    Pt100
    13
    0～10 mA
    20
    0～10mA开方
    ★ 变送输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 报警方式
    选型代码
    N
    H
    L
    报警方式
    无位式控制或报警（可省略）
    位式上限控制或上限报警
    位式下限控制或下限报警
    ★　型号举例：
    ①SWP-LCD-R8103-22-08-HL-W-S
    　　输入通道为单路,控制作用为测量记录,通讯方式为RS-232,输出为继电器输出,变送输出为4～20mA输入类型为Pt100,第一报警方式为上限报警,第二报警方式为下限报警,供电方式为DC24V供电,竖表。
    ②SWP-LCD-R8203-83-10-LH-T　
    　　8输入通道为双路,控制作用为测量记录,通讯方式为RS-485,输出为继电器输出,变送输出为0～10mA,输入类型为Cu50,第一报警方式为下限报警,第二报警方式为上限报警,AC90～265V供电（开关电源）,横表.
