    产品名称：SWP-LCD-NH液位/容积控制仪
    编　　号：Pro2008516101448
    型　　号：
    标准价格：元/
    更新时间：2013.09.23
    出品单位：
    SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
    一、 主要特点
    　　1、 有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。
    　　2、 采用查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。

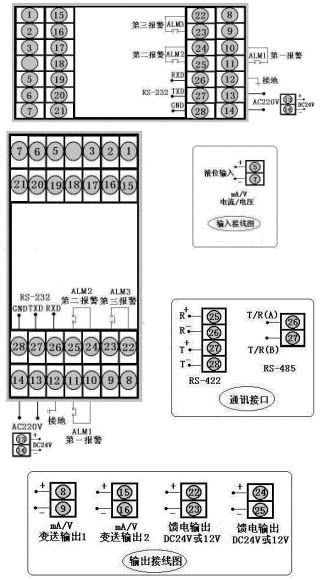

    二、 仪表外形及接线图（以下为基本配线，特殊订货请参考随机接线图）
    型号
    SWP-LCD-NH80系列
    接 线 图

    仪表

    外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    三、 SWP-LCD系列液位<=>容积控制仪型谱表
    型 号
    代 码
    说 明
    SWP -LCD-N
    		□□□ □□- □ □-□□- □ □ □ □ -□-□ 新一代大屏幕带背光显示仪表
    仪表功能
    		H                       液位容积控制仪
    HR   　 　 　 　 　 　 　 　 　 　 带记录（液位<=>容积控制仪）
    外形尺寸
    8
    		  　 　 　 　 　 　 　 　 　 160×80mm（横式）80×160mm（竖式）
    控制作用
    01
    03
    		  　 　 　 　 　 　 　 　
    无控制（或报警）输出
    带控制（或报警）输出
    通讯方式
    □
    		  　 　 　 　 　 　 　 参见"通讯方式"
    变送输出
    □
    		  　 　 　 　 　 　 参见"输出方式"
    输入类型
    □□
    		  　 　 　 　 　 参见"输入类型"
    第一报警方式
    □
    		  　 　 　 　 参见"报警方式"
    第二报警方式
    □
    		  　 　 　 参见"报警方式"
    第三报警方式
    □
    		  　 　 参见"报警方式"
    馈电输出
    N
    P
    		  　
    无馈电输出（可省略）
    DC24V馈电输出
    供电方式
    W
    T
    　

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S
    　
    竖式显示仪表
    横式显示仪表（可省略）
    ★ 输入类型(出厂默认值）
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    说 明　
    A
    4～20 mA
    		-9999～99999d
    D
    0～5 V
    -9999～99999d
    		本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
    B
    0～10 mA
    		-9999～99999d
    R
    用户特定
    全 量 程
    C
    1～5 V
    		-9999～99999d
    　
    　
    　
    ★ 报警方式
    选型代码
    N
    H
    L
    报警方式
    		无位式控制或报警（可省略） 位式上限控制或上限报警 位式下限控制或下限报警
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 输出方式
    选型代码
    0
    2
    3
    4
    5
    输出方式
    无输出
    4～20mA
    0～10mA
    1～5V
    0～5V
    ★ 型号举例：
    ①SWP-LCD-NH801-02-A-N
    LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。
    ②SWP-LCD-NH803-81-A-HLP
    LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。
    二、 特殊技术参数
    控制输出方式
    		PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
    设定/显示精度
    		+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
    比例范围
    		0.0%-100.0%（单位：0.1%）
    积分（复位）时间
    		0-9,999s（单位：1s）
    微分（比率）时间
    		0-9,999s（单位：1s）
    控制周期
    		1-250s（单位：1s）
    采样周期
    		0.5s

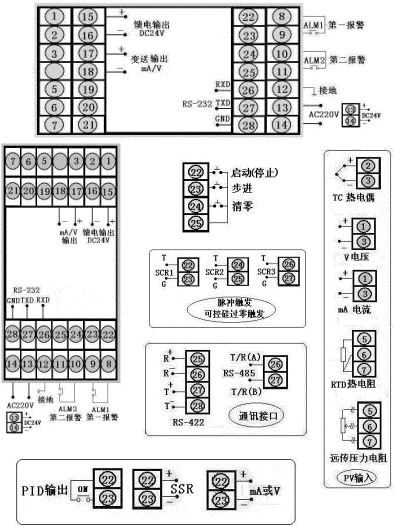

    三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
    型号
    SWP-LCD-NP系列（横式）
    接 线 图
    仪表外形

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
    型 号
    代 码
    说 明
    SWP -LCD-N
    		□ □□□-□ □ □-□□- □ □-□-□-□ 新一代大屏幕带背光液晶显示仪表
    仪表功能
    P
    		  　 　 　 　 　 　 　 　 　 　 32段PID可编程序控制仪
    外形尺寸
    8
    		                    160×80mm（横），80×160mm（竖）
    控制作用
    05
    		  　 　 　 　 　 　 　 　 PID调节功能
    通讯方式
    □
    		  　 　 　 　 　 　 　 参见"通讯方式"
    控制输出
    □
    		  　 　 　 　 　 　 参见"控制输出方式"
    变送输出
    □
    		  　 　 　 　 　 参见"变送输出方式"
    输入类型
    □□
    		  　 　 　 　 参见"输入类型"
    第一报警方式
    □
    		  　 　 　 参见"报警输出方式"
    第二报警方式
    □
    		  　 　 参见"报警输出方式"
    馈电输出
    P
    		  　 DC24V馈电输出
    供电方式
    W
    T
    　

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S

    竖式显示仪表
    横式显示仪表
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800 ℃
    09
    Pt100.1
    		-99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    		-50.0～150.0 ℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    		-50.0～150.0 ℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    		-1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400 ℃
    13
    0～10 mA
    		-1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200 ℃
    14
    1～5 V
    		-1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300 ℃
    15
    0～5 V
    		-1999～99999 d
    23
    全可切换输入
    详见下表　
    08
    Pt100
    -200～650 ℃
    16
    0～20 mA
    		-1999～99999 d
    24
    频率输入　
    0～10KHz　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    21
    1～5 V开方
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    22
    0～5 V开方
    03
    K
    07
    WRe
    12
    4～20 mA
    19
    4～20 mA开方
    　
    　
    04
    E
    08
    Pt100
    13
    0～10 mA
    20
    0～10mA开方
    　
    　
    ★ 报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    输出方式
    无报警（可省略）
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    ★ 变送输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    		6 7 8 9
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    		SCR输出 SSR输出 特殊规格 SOT输出
    SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
    ★ 型号举例：
    ①SWP-LCD-NP805-21-09-HL-P-W-S
    通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
    ②SWP-LCD-NP805-81-08-LH-P-T
    通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源），横表。
