    产品名称：SWP-LED-HK液位/容积控制仪
    编　　号：Pro2008515175150
    型　　号：
    标准价格：元/
    更新时间：2013.09.22
    出品单位：
    SWP-LED液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
    一、主要特点
    　　1、有极宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值（0--999999字），可精确到小数点后三位（0.001）进行容积显示。
    　　2、 查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。
    二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
    型号

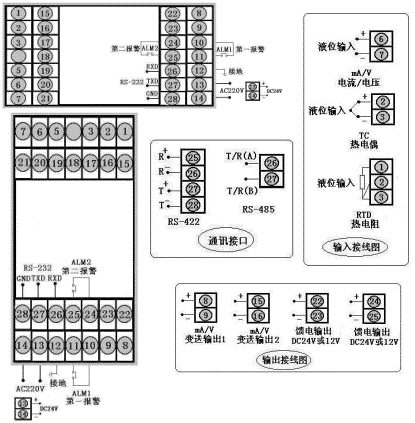

    SWP-HK80系列
    接 线 图
    仪表外形


    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

    型号

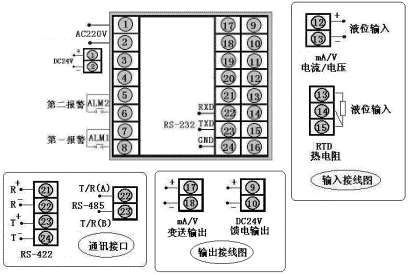

    SWP-HK90系列
    接 线 图
    仪表外形

    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g
    ★HK80系列与HE80系列接线端子序列号定义不同
    三、 SWP-LED液位<=>容积控制仪型谱表
    型 号
    代 码
    说 明
    SWP - HK
    　□□□- □□-□□ - □□ -□ -□ -□
    5位+8位液位<=>容积控制
    外形尺寸
    8
    9

    160×80mm（横式）80×160mm（竖式）
    96×96mm
    控制作用
    01
    03

    无控制（无报警）输出
    带控制（有报警）输出
    通讯方式
    □
    参见"通讯方式"
    输出方式
    □
    参见"控制输出方式"
    输入类型
    □□
    参见"输入类型"
    第一报警方式
    N
    H
    L

    无控制（或报警，可省略）
    上限控制（或报警）
    下限控制（或报警）
    第二报警方式
    N
    H
    L

    无控制（或报警，可省略）
    上限控制（或报警）
    下限控制（或报警）
    馈电输出
    N
    P

    无馈电输出（可省略）
    DC24V馈电输出
    供电方式
    W
    T
    　　

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S
    　　
    竖式显示仪表
    横式显示仪表（可省略）
    ★ 输入类型：（出厂默认值）
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    说 明
    A
    4～20 mA
    -1999～99999d
    D
    0～5 V
    -1999～99999d
    本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
    B
    0～10 mA
    -1999～99999d
    L
    电 阻
    -1999～99999d
    C
    1～5 V
    -1999～99999d
    R
    用户特定
    全 量 程
    ★ 控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    6
    7
    8
    9
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    SCR输出
    		 SSR输出
    特殊规格
    SOT输出
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 型号举例：
    ①SWP-HK801-22-A-NN
    　　无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输出，无报警输出。
    ②SWP-HK903-81-A-HL-P
    　　带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出。
