    产品名称：SWP-LED32段双区PID可编程序控制仪
    编　　号：Pro2008515174914
    型　　号：
    标准价格：元/
    更新时间：2013.09.22
    出品单位：
    SWP-LED系列32段PID可编程序控制仪适用于需要进行高精度多段曲线程序升/降温控制的系统。
    　　SWP-LED系列32段PID可编程序控制仪可根据生产过程的要求，按照一定的曲线进行控制。
    一、 主要特点
    　　1、 可分别带有一路PID控制输出及一种变送输出，可适用于各种测量控制场合。

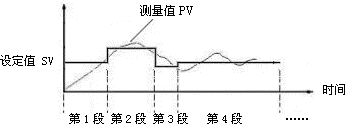

    　　2、 最多可分三十二段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。
    　　3、 可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平滑切换。
    　　4、 具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。

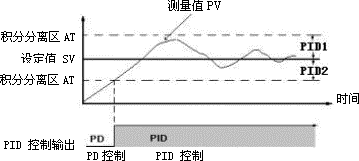

    　　5、 可选择采用双区PID控制，抑制超调，提高控制精度。
    二、 特殊技术参数
    控制输出方式
    PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
    设定/显示精度
    +0.5% FS+1位数max。设定值与显示值匹配，无相对误差
    比例范围
    0.0%-100.0%（单位：0.1%）
    积分（复位）时间
    0-9,999s（单位：1s）
    微分（比率）时间
    0-9,999s（单位：1s）
    控制周期
    1-250s（单位：1s）
    采样周期
    0.5s

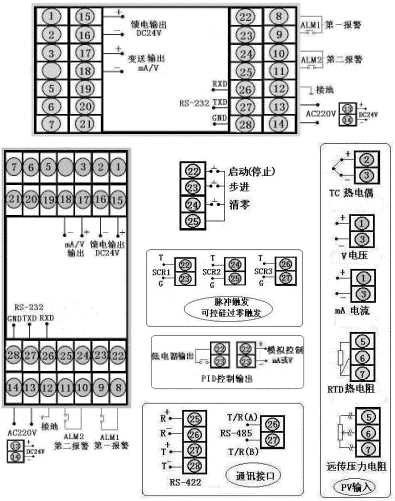

    三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图）
    型号
    SWP-P805系列
    接 线 图
    仪表外形

    　

    仪表尺寸:160×80×140mm
    开孔尺寸:152×76mm
    重 量:400g

    		 　
    仪表外形

    　

    仪表尺寸:80×160×140mm
    开孔尺寸:76×152mm
    重 量:400g

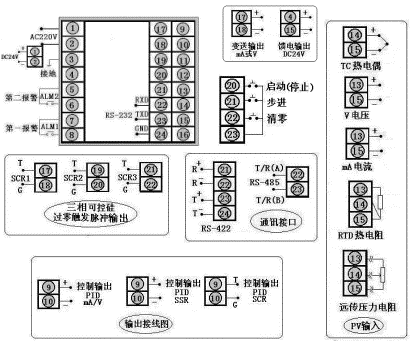

    型号
    SWP-P905系列
    接 线 图
    仪表外形

    仪表尺寸:96×96×140mm
    开孔尺寸:92×92mm
    重 量:400g
    四、 SWP-LED系列32段 PID可编程序控制仪型谱表
    型 号
    代 码
    说 明
    SWP -
    　□　□　□□ -□ 　□　□-□□ - 　□ 　□ -□- □-□
    		 　
    特 征
    P
    32段PID可编程序控制仪
    外形尺寸
    8
    9

    160×80mm（横），80×160mm（竖）
    96×96mm
    控制作用
    05
    可编程序控制
    通讯方式
    □
    		 参见"通讯方式"
    控制输出
    □
    参见"控制输出方式"
    变送输出
    □
    参见"变送输出方式"
    输入类型
    □□
    参见"输入类型"
    第一报警方式
    □
    参见"报警输出方式"
    第二报警方式
    □
    参见"报警输出方式"
    馈电输出
    □
    DC24V馈电输出
    供电方式
    W
    T

    DC24V供电
    AC90～265V供电（开关电源）
    AC220V供电（线性电源，可省略）
    外形特征
    S
    　
    竖式显示仪表
    横式显示仪表
    特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。
    ★ 输入类型
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    代码
    输入类型
    测 量 范 围
    01
    B
    400～1800℃
    09
    Pt100.1
    		 -99.9～199.9℃
    17
    30～350Ω
    -1999～99999 d
    02
    S
    0 ～1600 ℃
    10
    Cu50
    		 -50.0～150.0℃
    18
    特 殊 规 格
    用 户 特 定
    03
    K
    0 ～1300 ℃
    11
    Cu100
    		 -50.0～150.0℃
    19
    4～20 mA开方
    -1999～99999 d
    04
    E
    0 ～1000 ℃
    12
    4～20 mA
    		 -1999～99999 d
    20
    0～10mA开方
    -1999～99999 d
    05
    T
    -200～400℃
    13
    0～10 mA
    		 -1999～99999 d
    21
    1～ 5 V开方
    -1999～99999 d
    06
    J
    0 ～1200℃
    14
    1～5 V
    		 -1999～99999 d
    22
    0～5 V开方
    -1999～99999 d
    07
    Wre
    0 ～2300℃
    15
    0～5 V
    		 -1999～99999 d
    23
    可切换输入
    详见下表　
    08
    Pt100
    -200～650℃
    16
    0～20 mA
    		 -1999～99999 d
    　
    　
    　
    ★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    代码
    输入类型
    01
    B
    05
    T
    09
    Pt100.1
    14
    1～5 V
    02
    S
    06
    J
    10
    Cu50
    15
    0～5 V
    03
    K
    07
    WRe
    12
    4～20 mA
    04
    E
    08
    Pt100
    13
    0～10 mA
    ★ 报警输出方式
    选型代码
    N
    H
    L
    G
    A
    D
    E
    输出方式
    无报警（可省略）
    上限报警
    下限报警
    偏差内报警
    偏差外报警
    LBA报警
    		 结束报警
    ★ 变送输出方式
    选型代码
    0
    2
    3
    4
    5
    8
    输出方式
    无输出
    4～20mA
    0～10mA
    1～5V
    0～5V
    特殊规格
    ★ 控制输出方式
    选型代码
    0
    1
    2
    3
    4
    5
    6
    7
    8
    9
    输出方式
    无输出
    继电器
    4～20mA
    0～10mA
    1～5V
    0～5V
    SCR输出
    SSR输出
    特殊规格
    SOT输出
    ★ 通讯方式
    选型代码
    0
    2
    4
    8
    9
    通讯方式
    无通讯
    RS-232
    RS-422
    RS-485
    特殊规格
    ★ 第一报警输出只可选择N、H或L报警输出。
    ★ 注1：仪表显示方式为PV、SV、SEG三LED显示。
    ★ 型号举例：
    ①SWP-P805-822-12-HL
    输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-485通讯，带上下限继电器报警输出。
    ②SWP-P905-222-12-HL-P
    输入类型为4～20mA，4～20mA控制输出，4～20mA变送输出，带RS-232通讯，带上下限继电器报警输出，带DC24V馈电输出。
