一、 仪表特点
|
|
1、 可以方便拼装成多回路报警系统。 |
|
2、 半导体平面发光器件，亮度高、色柔和、功耗低，并联驱动，工作寿命长，且灯屏更换方便。 |
|
3、 单片机技术，光电隔离，内置蜂鸣器，整机抗干扰能力极强。 |
|
4、 插入式电路板结构，有继电器结点输出和电压输出等多种输出方式便于维护和操作。 |
|
5、 现场可任意选择常开或常闭输入方式。 |
|
二、 仪表主要技术参数 |
|
输入信号 |
|
无源接点开关量（常开或常闭） |
|
供音响使用的控制信号，高电平≥4V | |
|
输出信号 |
|
开关输出 输出一对无源常开触点开关（报警时闭合）。触点动作同步于报警音响。 |
|
直流电平信号输出 >4V |
|
无源开关量 （常开：报警时闭合），触点容量3A/24VDC、0.7A/110VAC | |
|
技术指标 |
|
线路输入电阻 ≥50Ω |
|
供电电源 DC24V±5％ |
|
功 耗 报警时1.8W，无报警时0.1W | |
|
使用环境 |
| 相对温度 -10 ～ 50℃ |
| 相对湿度 ≤85％RH o 无结露、无腐蚀性气体 |
| 大气压力 86～106kPa | | |

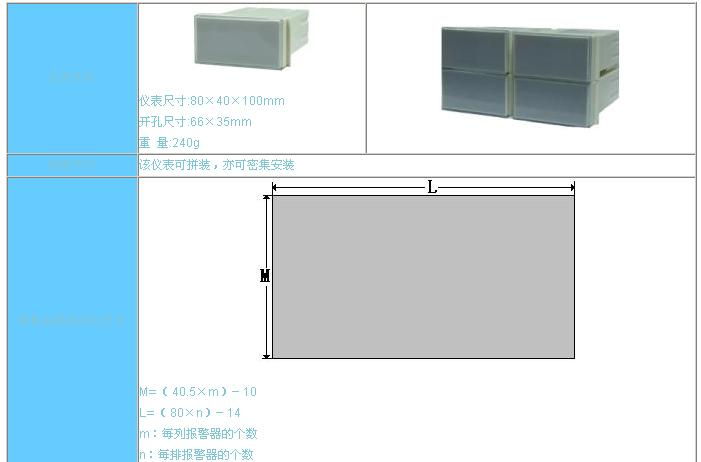

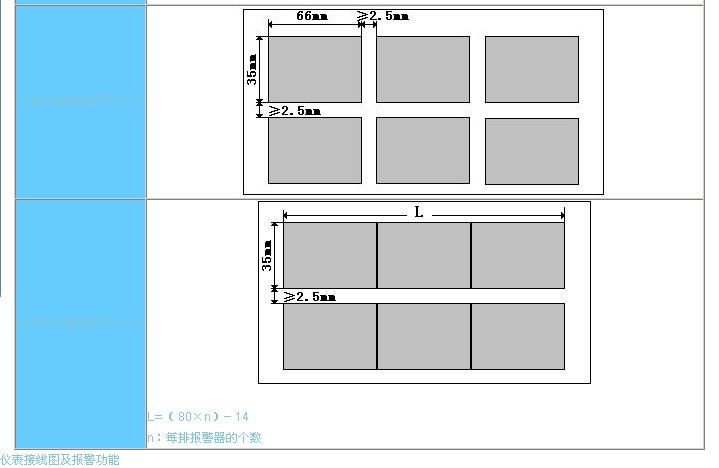

三、 仪表外形及安装方式
|
| 报警功能 |
报警器 |
正常 |
报警 |
确认 |
恢复正常 |
确认前恢复 |
确认 |
|
灯光 |
|
|
|
|
|
|
|
音响 |
|
|
|
|
|
| |
|
注： |
|
|
|
五、 SWP系列闪光报警控制仪型谱表 |
|
型 号 |
代 码 |
说 明 |
|
SWP - |
□ □□□ □ □ □ |
|
|
仪表类型 |
X |
|
|
|
|
闪光报警器 |
|
控制作用 |
|
|
|
|
|
|
输入方式 |
|
|
|
|
|
报警方式 |
|
|
|
|
供电方式 |
W |
DC24V供电 | |
|
★ 型号举例： |
|
SWP-X101－J-K-W |
|
单点控制，无源接点信号输入，有继电器报警，DC24V供电 | |
