    产品名称：变压器档位变送器
    编　　号：Pro200851511239
    型　　号：
    标准价格：元/
    更新时间：2013.09.22
    出品单位：

    一、概述
    变压器档位变送器是一种能提取主变压器抽头位置信号，经隔离后转换成对应于输入（变送器抽头位置信号）
    的直流模拟量输出的设备。可广泛用于变压器运行状态的自动化监控。
     本产品具有如下特点：
      ▲安全可靠
      ▲可接收多达19个位置信号
      ▲输入电压范围宽
      ▲输出稳定
    二、型号
    YWD-BC1   YDD-BC1-D
    YWD-BC2   YDD-BC2-D

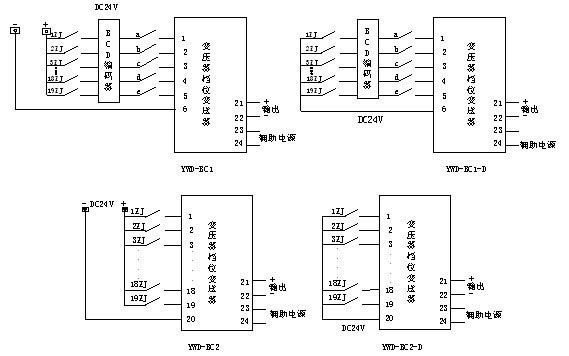

    三、接线图

    图中1ZJ-19ZJ为变压器抽头的辅助接点，它对应于变压器的抽头位置。哪一对接点闭合，则表示变压器抽头在
    该对接点所指位置。如果将这些接点开关量直接入RTU的数字量输入口，就要占用19个遥信通道，即使与BCD码
    编码器相配，亦要占用5个遥信，如果有多台变压器，则资源占用相当严重。YDD系列变压器抽头位置变送器将
    变压器抽头位置信号转换为直流输出，只占用RTU一个遥测量通道。
    四、主要技术性能指标
    长期稳定性：年最大变化±0.1%
    输入电压：（高电平）DC12～24V
             （低电平）<1V
    输入阻抗：≥5kΩ
    输    出：0～5V  1～5V
              0～10mA  0～20mA
    输出波纹：＜10mV
    负载能力：电压输出≥2kΩ
              电流输出≤750kΩ
    响应时间：≤10ms
    绝缘强度：AC2000V于输入/输出/外壳/辅助电源
    工作温度：-10～＋45℃
    贮藏条件：-40～70℃  相对湿度10～99%RH无凝露
    辅助电源：AC220V±15%   50Hz±10%    DC220V±30%
    电源功耗：≤1VA
    五、外形尺寸
        110㎜×75㎜×117㎜
    六、输入/输出：（以输出0-5V为例）
    YWD-BC1
    输入码
    抽头
    状态
    输出（mV）
    输入码
    抽头
    状态
    输出（mV）
    a
    b
    c
    d
    e
    a
    b
    c
    d
    e
    0
    0
    0
    0
    0
    0
    0±25
    0
    0
    0
    0
    1
    10
    2. 500V±25
    1
    0
    0
    0
    0
    1
    0. 250V±25
    1
    0
    0
    0
    1
    11
    2. 750V±25
    0
    1
    0
    0
    0
    2
    0. 500V±25
    0
    1
    0
    0
    1
    12
    3. 000V±25
    1
    <,
