    产品名称：HSD-3 电流传感器
    编　　号：Pro2008515102419
    型　　号：
    标准价格：元/
    更新时间：2013.09.22
    出品单位：

    一、概述
        YWG系列霍尔效应传感器，可以测量任意波形的电流和电压，输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；具有精度高、安装方便、售价低的特点。
    YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

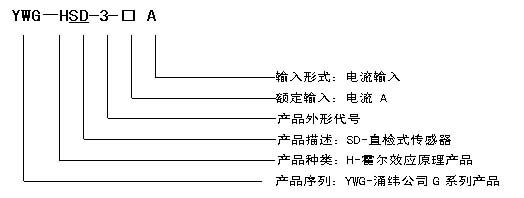

    二、产品命名方法

    三、原理
        YWG-HSD系列电流传感器是一种原边与副边高度电隔离，副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度特性好、输出连续可调、性能稳定等优点。
    四、 技术性能指标

    　

    测量范围
    2IN
    频率特性
    0～10kHz
    过载能力
    20IN
    绝缘耐压
    AC2.0kV/min·1mA
    精度等级
    <1.0%IN
    工作环境
    0～45℃
    线性度
    优于0.2%
    工作电源
    ±12V～±15V,+12V,+15V
    失调电压
    小于±20mV
    电源耗电
    ≤30mA
    温度漂移
    优于±100ppm/℃
    阻燃特性
    UL94-VO
    反应时间
    小于10us
    内置电源浪涌、极性反接保护；
     五、执行标准
        QB/441600 17 113-2002
     六、型号及参数
    型        号
    输 入/输 出
    引  脚  接  线
    YWG-HSD-3-100A
    0～100A/0～4V
      1: 正工作电源端
    2: 负工作电源端
    3: 测量输出端
    4: 公共接地端

    YWG-HSD-3-200A
    0～200A/0～4V
    YWG-HSD-3-300A
    0～300A/0～4V
    YWG-HSD-3-400A
    0～400A/0～4V
    YWG-HSD-3-500A
    0～500A/0～4V

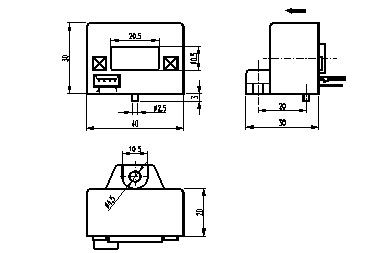

    七、外形图

    八、注意事项
       1.工作电源、输出端必须正确连接，不能错接；
    2.对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至所需精度即可；
    3.原边母线的温度不应超过60℃；
    4.当电流母线填满原边穿线孔时，获得最佳的测量精度；
    5.使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；
    6.测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
